Tecnología e Informática 9°



RECURSOS DE APRENDIZAJE

3 PERÍODO ACADÉMICO


Utilizar la plataforma de TINKERCARD para la aplicación de los conceptos aprendidos sobre circuitos lógicos

Curso 9C             IG7EXPZEE

Curso 9D            QXGFJARBK

Recursos en la Web:
Talleres:
Código de Colores de la Resistencia



EJERCICIO (PREGUNTA 5)

Determine el valor de las resistencias:



1 Resistencia: Rojo Negro Verde Dorado
2 Resistencia Amarillo Violeta Naranja Dorado
3 Resistencia Rojo Negro Naranja Dorado


Para hacer en la plataforma TINKERCAD (PREGUNTA 6)


2 PERÍODO ACADÉMICO


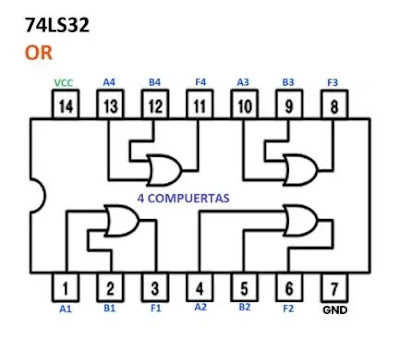

Circuitos Integrados





Practica No. 1 en TINKERCAD

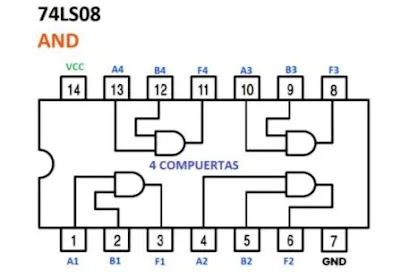

Sigue la instrucciones del docente para simular la compuerta AND utilizando el circuito integrado 74LS08


***********************************************************************************
Taller

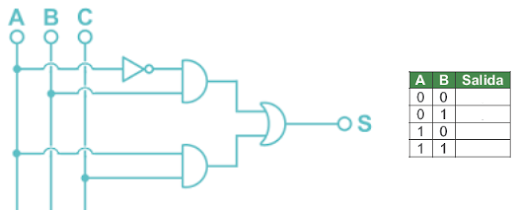

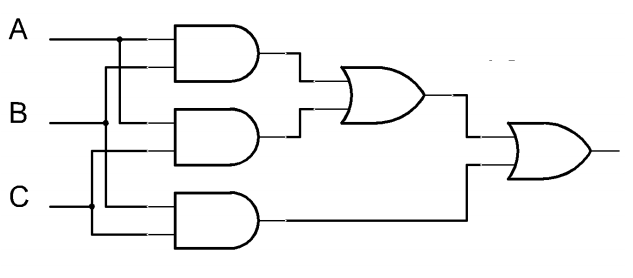

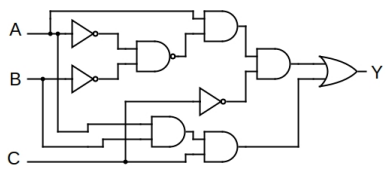

1.Deduce la expresión booleana de cada circuito:











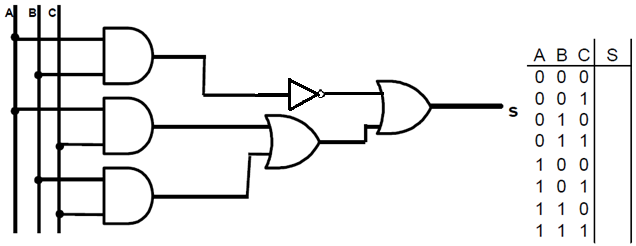

4.















2.Reducir la expresión Q=AB+BC(B+C) y luego dibujar el circuito reducido. Aplicar leyes de Morgan
